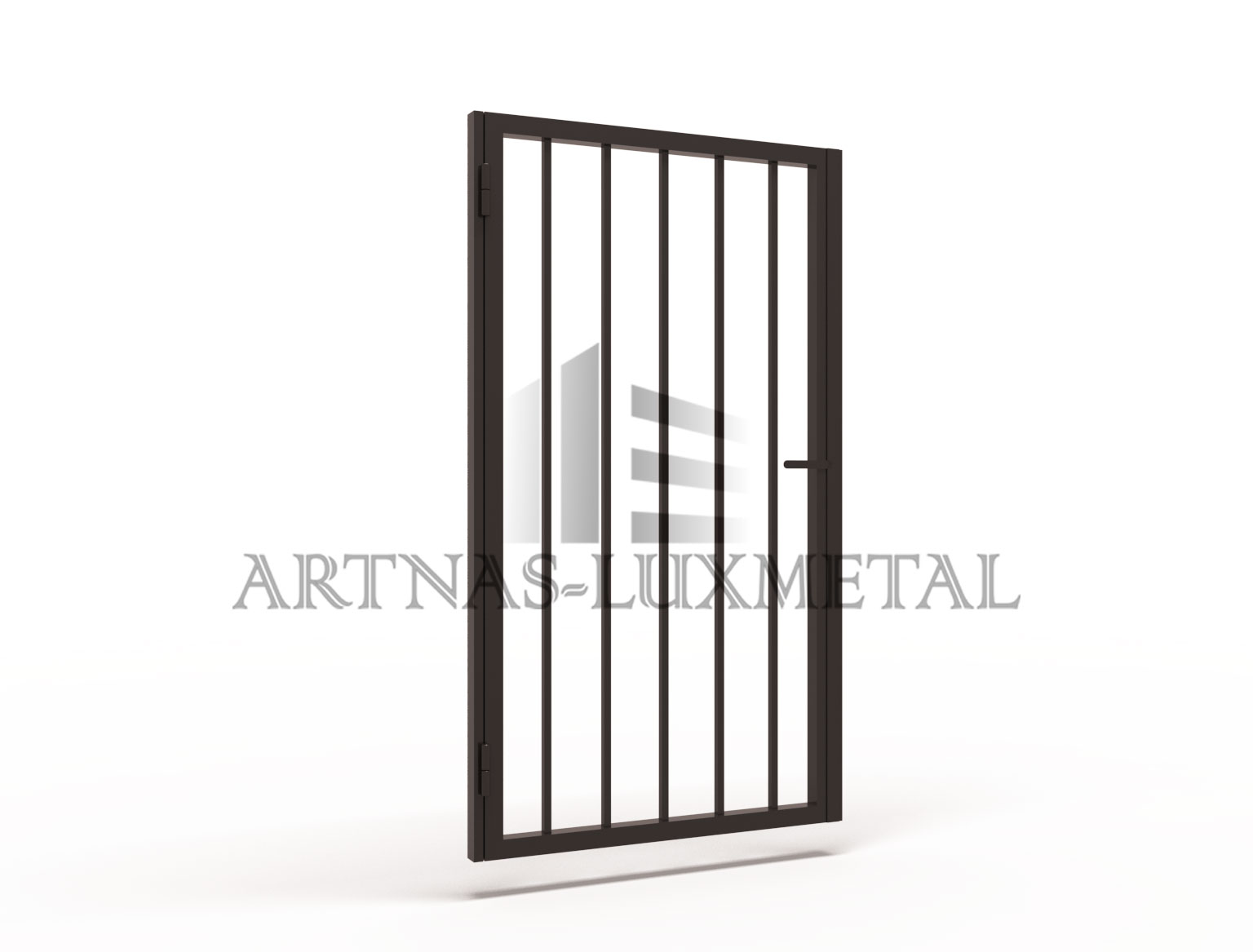

ТИПОВАЯ КАЛИТКА ДЛЯ УСТАНОВКИ В МОСКВЕ
Тип П-(2,0; 2,5; 3,0)-М-02-В1
Состав изделий
Элементы | Материал | Размер (мм) |
|---|---|---|
Рама | труба профильная | 50х50х3 |
Решетка | труба профильная | 20х20х2 |
Габаритные размеры
Праметры | Размер (мм.) |
|---|---|
Высота | 1900/2400/2900 |
Ширина | 1130 |
Примечание
1) При высоте ограждения 2,5м и 3м используется наполнение из профильной трубы сечением 40х20х2
1) Опорные столбы в стоимость изделия не входят,
2) Состав изделия и другие характеристики изделия могут быть изменены по желанию заказчика,
3) Изделие предоставляется полностью загрунтованное и окрашенное.
ДРУГИЕ ЭЛЕМЕНТЫ ОГРАЖДЕНИЯ
ОБЩИЙ ВИД
ЦВЕТОВЫЕ РЕШЕНИЯ ПО RAL
(цветовые решения, предлагаемые в альбоме для типовых секционных ограждений)
RAL7021
Черно-серый
RAL7024
Графит серый
RAL7046
Теле-серый 2
RAL7040
Серое окно
RAL7035
Светло-серый
ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
(данная информация несет рекомендательный характер, и любой вид ограждений может быть выполнен в абсолютно произвольный габаритный размер и из трубы любого сечения)
Технические характеристики элементов при высоте ограждения h=1100 мм.
№ | Высота (мм.) | Ширина (мм) |
|---|---|---|
1 | 1100 | 420 |
2 | 1100 | 760 |
3 | 1100 | 1100 |
4 | 1100 | 144 |
5 | 1100 | 1780 |
Опора ограждения - стальной прокат квадратного сечения 80х80х3 с декоративным элементом
Секции ограждения - стальной прокат квадратного сечения:
-рама - 50х50х2, 30х50х2
-решетка - 20х20х1,5
Калитка - стальной прокат квадратного сечения:
-рама - 50х50х2, 30х50х2
-решетка - 20х20х1,5
Ворота распашные - стальной прокат квадратного сечения:
-рама - 50х50х2
-решетка - 20х20х1,5
Ворота откатные - стальной прокат квадратного сечения:
-рама - 50х50х2
-решетка - 20х20х1,5
Технические характеристики элементов при высоте ограждения h=2000 мм.
№ | Высота (мм.) | Ширина (мм) |
|---|---|---|
1 | 1900 | 590 |
2 | 1900 | 760 |
3 | 1900 | 930 |
4 | 1900 | 1100 |
5 | 1900 | 1270 |
6 | 1900 | 1440 |
7 | 1900 | 1610 |
8 | 1900 | 1780 |
9 | 1900 | 1950 |
10 | 1900 | 2120 |
11 | 1900 | 2290 |
12 | 1900 | 2460 |
13 | 1900 | 2630 |
14 | 1900 | 2800 |
15 | 1900 | 2970 |
16 | 1900 | 3140 |
17 | 1900 | 3310 |
18 | 1900 | 3480 |
19 | 1900 | 3650 |
Опора ограждения - стальной прокат квадратного сечения 100х100х4 с декоративным элементом
Опора ворот и калиток - стальной прокат квадратного сечения 120х120х4 с декоративным элементом
Секции ограждения - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 20х20х2
Калитка - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 20х20х2
Ворота распашные - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 20х20х2
Ворота откатные - стальной прокат квадратного сечения:
-рама - 100х50х3
-решетка - 20х20х2
Технические характеристики элементов при высоте ограждения h=2500 мм.
№ | Высота (мм.) | Ширина (мм) |
|---|---|---|
1 | 2400 | 590 |
2 | 2400 | 760 |
3 | 2400 | 930 |
4 | 2400 | 1100 |
5 | 2400 | 1270 |
6 | 2400 | 1440 |
7 | 2400 | 1610 |
8 | 2400 | 1780 |
9 | 2400 | 1950 |
10 | 2400 | 2120 |
11 | 2400 | 2290 |
12 | 2400 | 2460 |
13 | 2400 | 2630 |
14 | 2400 | 2800 |
15 | 2400 | 2970 |
16 | 2400 | 3140 |
17 | 2400 | 3310 |
18 | 2400 | 3480 |
19 | 2400 | 3650 |
Опора ограждения - стальной прокат квадратного сечения 100х100х4 с декоративным элементом
Опора ворот и калиток - стальной прокат квадратного сечения 150х150х4 с декоративным элементом
Секции ограждения - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 40х40х2
Калитка - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 40х40х2
Ворота распашные - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 40х40х2
Ворота откатные - стальной прокат квадратного сечения:
-рама - 100х50х3
-решетка - 40х40х2
Технические характеристики элементов при высоте ограждения h=3000 мм.
№ | Высота (мм.) | Ширина (мм) |
|---|---|---|
1 | 2900 | 590 |
2 | 2900 | 760 |
3 | 2900 | 930 |
4 | 2900 | 1100 |
5 | 2900 | 1270 |
6 | 2900 | 1440 |
7 | 2900 | 1610 |
8 | 2900 | 1780 |
9 | 2900 | 1950 |
10 | 2900 | 2120 |
11 | 2900 | 2290 |
12 | 2900 | 2460 |
13 | 2900 | 2630 |
14 | 2900 | 2800 |
15 | 2900 | 2970 |
16 | 2900 | 3140 |
17 | 2900 | 3310 |
18 | 2900 | 3480 |
19 | 2900 | 3650 |
Опора ограждения - стальной прокат квадратного сечения 100х100х4 с декоративным элементом
Опора ворот и калиток - стальной прокат квадратного сечения 150х150х4 с декоративным элементом
Секции ограждения - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 40х40х2
Калитка - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 40х40х2
Ворота распашные - стальной прокат квадратного сечения:
-рама - 50х50х3
-решетка - 40х40х2
Ворота откатные - стальной прокат квадратного сечения:
-рама - 100х50х3
-решетка - 40х40х2
Способ крепления
Основной способ крепления ограждения, ворот и калиток к стальной опоре является сварка. Болтовое соединение применяется исходя из требований соблюдения целостности защитно-декоративного покрытия, способного нарушиться при применении сварки, а так же при необходимости дать свободный доступ к проходящим по территории коммуникациям для их обслуживания и ремонта.
Цветовое решение по RAL
Цветовое решение стальных опор, ворот и калиток должно совпадать с цветовым решением секций ограждений.
Для типовых ограждений предусмотрены 5 цветовых палитр по RAL: RAL7021 (черно-серый); RAL7024 (графитовый серый); RAL7046 (теле-серый 2); RAL7040 (серое окно); RAL7035 (светло-серый).
Основные требования
-визуальная проницаемость;
-удобство установки;
-безопасность монтажа и эксплуатации;
-оптимизация затрат на изготовление;
-долговечность;
-применение унифицированных секций-моделей.
* Наиболее полная информация о конструктиве и используемых материалах, предоставлена а чертежах -схемах изделий, которые можно увидеть нажав на соотвествующую иконку под главным изображением продукции.
